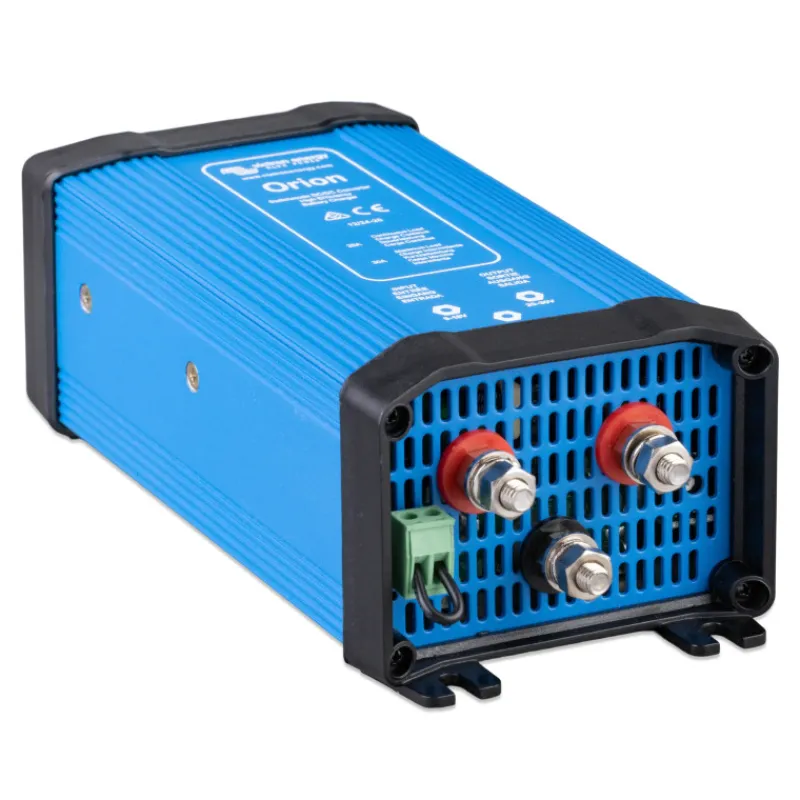

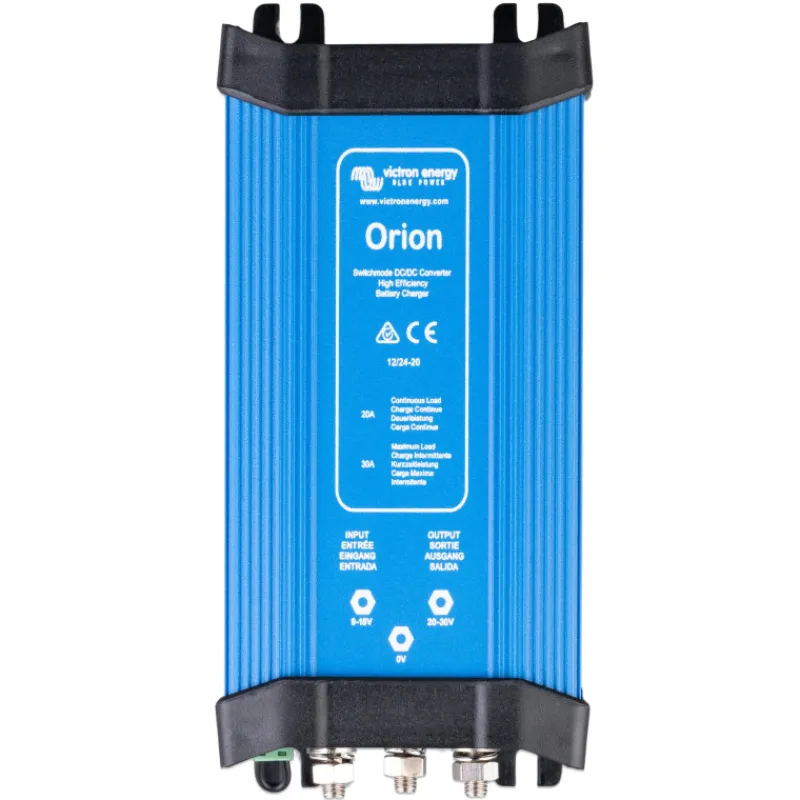

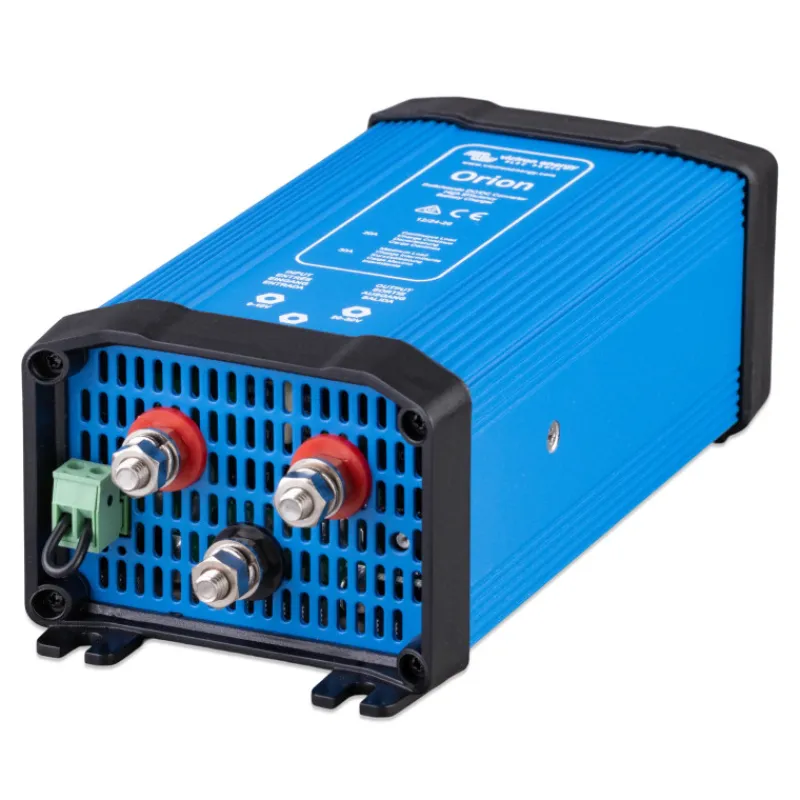

VICTRON Convertisseur Orion DC-DC 12/24-20A*Victron Energy Sale

Orion DC-DC Converter 12/24-20A VICTRON ENERGY | Convertisseur 12 V vers 24 V

Le VICTRON Orion DC-DC 12/24-20A est un convertisseur 12 V vers 24 V conçu pour alimenter des équipements 24 V à partir d’un un batterie ou parc batterie 12 V. Idéal pour les installations en camping-car, van aménagé, bateau ou en site isolé, il offre une puissance stable et sécurisée. Il convient aussi pour recharger les batteries nomades types ECOFLOW.

Convertisseur performant pour installations nomades et sites isolés

Voius cherchez une solution pour alimenter un appareil 24 V DC mais vous n’avez qu’une source 12 V DC ? Voici la solution par VICTRON ENERGY. Le Orion DC-DC Converter 12/24-20A est la solution parfaite pour les systèmes électriques nécessitant une conversion fiable entre deux tensions. Il permet de transformer un courant continu 12 V en 24 V, avec une puissance (intensité) de 20 A, pour alimenter des équipements spécifiques ou un réseau secondaire.

Compact et robuste, ce convertisseur est conçu pour les environnements exigeants : véhicules de loisirs, véhicules professionnels, bateaux, sites isolés. Il intègre des protections contre les surcharges, les courts-circuits et les surchauffes, garantissant une utilisation sécurisée et durable.

❓ Un convertisseur DC-DC, les explications

Le Orion est donc dit « convertisseur DC’DC », cela signifie que la source d’énergie est en DC et la sortie en DC. DC c’est le courant continu (CC en Français) fourni par les batteries. Le courant alternatif (AC), ne pouvant pas être stocké.

✅ Avantages du produit

• Conversion 12 V → 24 V fiable et stable
• 20 A de puissance pour alimenter vos équipements
• Protections intégrées : basse tension et surchauffe
• Compact et robuste : idéal pour vanlife et plaisance
• Installation simple et maintenance réduite
• Conforme normes CE
• Certifié R10 pour VASP

🔧 Installation du convertisseur DC-DC 12/24 Orion

VICTRON a imaginé cet équipement pour qu’il soit simple à installer que vous soyez vanlifer en cours d’aménagement d’un van ou fourgon, plaisancier, proprioétaire d’un camping-car ou artisant avec véhicule professionnel et outillage à charge 24 V par exemple. Voici les grandes étapes :

• Fixez le convertisseur dans un espace sec ventilé
• Connectez l’entrée au parc batterie 12 V
• Raccordez la sortie à votre réseau 24 V ou à vos équipements
• Réglez la tension de sortie via le potentiomètre intégré (par défaut 26,4 V)

⚡ La connexion entrée 12 V DC

Pour la connexion à votre source 12V, il convient de prévoir des câbles de section suffisante en entrée et en sortie ainsi que des fusibles correctement dimensionnés sur l’entrée et la sortie.

Avec sa capacité de 30 A (en crête) en sortie 24 V, cela signifie qu’il consommera un peu plus de 60 A en entrée, il convient donc de prévoir un fusible sur la ligne d’entrée de 80 A :

• 👉  : avec bornes M6 pour la mise en place du fusible.
• 👉  : sélectionner un fusible de 80 A

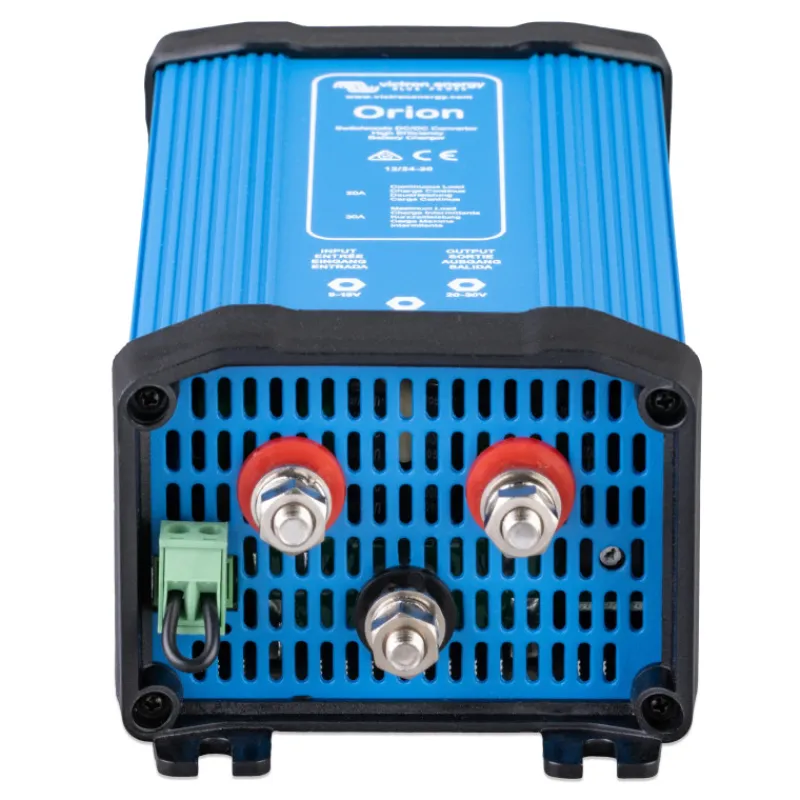

La connexion du convertisseur se fait également sur des bornes M6 (diamètre 6) qui convient donc pour des cosses à oeil de 6 mm :

• 👉  : à sertir sur le câble pour connecter les porte fusibles et le convertisseur Orion

Pour le câblage en entrée, seul du câble souple doit être utiliser, pour une intensité de 60 A, voici les sections recommandées :

• de 1 à 5 m
• de 5 à 10 m

⚡ La connexion sortie 24 V DC

Les mêmes règles s’appliquent que pour l’entrée sauf que l’intensité sera plus basse, 30 A en crête. Il faudra donc prévoir un fusible de 40 A et des câbles de section moindre :

• de 0 à 5 m
• 25 mm² de 5 à 10 m

🚐⛵ Compatibilité

• Entrée : 12 V DC
• Sortie : 24 V DC
• Applications : camping-car, van, bateau, site isolé
• Batterie AGM, GEL ou Lithium toutes marques
• Recharge batteries nomades ECOFLOW

🪫 Utilisez-le pour recharger une batterie ECOFLOW

Vous avez ou vous projetez d’avoir une  à bord ? En connectant la sortie du convertisseur avec un  ou un  vous pourrez recharger racpidement et efficacement les batteries nomades ECOFLOW ou ENERGIE MOBILE équipées d’une entrée charge solaire 10 – 60 V DC.

✔️ Homologation VASP avec le Orion

Si vous avez comme projet de faire homologuer votre van ou fourgon à la DREAL ? le VICTRON Orion DC-DC 12/24-20A répond aux exigences de sécurité CE. Néanmoins, il n’est pas marqué ECE R10 et il est donc possible que le contrôleur de la DREAL n’accepte pas que vous le laissiez en place. Vous pourrez donc tout à fait l’installer après le passage DREAL.

🧑‍🏭 À qui est destiné ce convertisseur ?

Ce convertisseur est parfait pour :

• Les vanlifers qui ont besoin d’alimenter des équipements 24 V
• Les propriétaires de camping-cars avec réseaux mixtes
• Les plaisanciers souhaitant une alimentation fiable à bord
• Les installations en site isolé nécessitant une conversion stable

⭐ L’avis H2R Équipements

Chez H2R Équipements, on racommande le Orion DC-DC pour sa simplicité et sa fiabilité. Que vous soyez en van sur la route, en camping-car ou en bateau, il vous permet d’alimenter vos équipements sans prise de tête. Un indispensable pour les systèmes électriques bien pensés !

⚙️ Caractéristiques techniques Orion DC-DC 12/24-20A VICTRON ENERGY

• Tension d’entrée : 9 – 18 V DC
• Arrêt sous-tension : 8 V
• Redémarrage sous-tension : 10 V
• Tension de sortie réglable : 20 à 30 V
• Tension de sortie préréglée : 26,4 V
• Rendement : 93 %
• Adapté à la charge de compensation pour batterie : oui
• Connexion en parallèle possible : oui
• Courant de sortie continu : 20 A
• Courant de sortie en crête : 30 A
• Refroidssiement : ventilation forcée
• Consommation à vide : < 30 mA
• Insterrupteur marche/arrête à distance
• Plage de température de fonctionnement : -20 à 55°C
• Connexion des câbles : borne M6
• Poids : 0,9 kg
• Confomité : CE
• Normes certifiées :
  • Sécurité : EN 60950
  • Emission : EN 61000-6-3 ; EN 55014-1
  • Immunité : EN 61000-6-2, EN 61000-6-1, EN 55014-2
