Indicateur de Trim*Osculati Clearance

Indicateur de Trim OSCULATI pour bateau avec moteur hors-bord OU Z-Drive

Afficheur indicateur du niveau de Trim à aiguille OSCULATI, le cadran est étanche et convient pour les bateaux à moteur hors-bord ou in-board, il permet d’afficher l’angle du moteur hors-bord ou Z-drives.

Ces indicateurs de trim permettent de visualiser la position du moteur hors-bord ou in-board avec précision. Ils sont compatibles avec les systèmes électriques 12/24 V et utilisent un signal 0-190 Ω, standard pour la plupart des capteurs de trim.

Le cadran rétro-éclairé rouge et jaune assure une excellente lisibilité, même en navigation nocturne. Leur design compact et élégant s’intègre facilement sur les tableaux de bord.

✅ Avantages

• Compatibilité universelle avec capteurs trim 0-190 Ω.
• Installation simple grâce au format standard Ø 57 mm.
• Visibilité optimale avec rétro-éclairage rouge et jaune.
• Design élégant pour s’adapter à tous les tableaux de bord.
• Robustesse marine : matériaux résistants à la corrosion.

❓ Pour quel usage s’équiper de l’indicateur de Trim OSCULATI ?

Issu de la dernière gamme d’instruments de contrôle pour bateau OSCULATI, cet équipement offre un design moderne et une excellente qualité de fabrication. Accessoire essentiel pour la navigation en bateau moteur, vedette et semi-rigide, l’indicateur de Trim permet de savoir avec précision Le niveau d’inclinaison de votre embase moteur.

Entièrement étanche, le cadran est de dimension standard, il peut donc remplacer les indicateurs de trim d’autres marques du type VDO, GUARDIAN ou VEETHREE par exemple. Facile à installer grâce à sa bague de maintien, il convient pour les capteurs de Trim de 0 à 190 Ohms.

🔧 Installation

• Préparation :
  • Coupez l’alimentation électrique avant toute intervention.
  • Préparez un perçage Ø 51 mm pour l’encastrement.
• Montage :
  • Insérez l’indicateur dans l’ouverture et fixez-le avec la bague arrière fournie.
• Branchement :
  • Connectez les fils selon le schéma fourni : alimentation (+/-) et signal capteur trim (0-190 Ω).
  • Vérifiez la compatibilité du capteur avec la plage de résistance.
• Test :
  • Rétablissez l’alimentation et contrôlez la lecture et l’éclairage.

⚙️ Spécifications techniques de l’indicateur de Trim à aiguille pour bateau OSCULATI :

• Tension d’alimentation : 12/24 V
• Façade étanche avec collerette inox poli
• Pour émetteur de 0 à 190 ohms

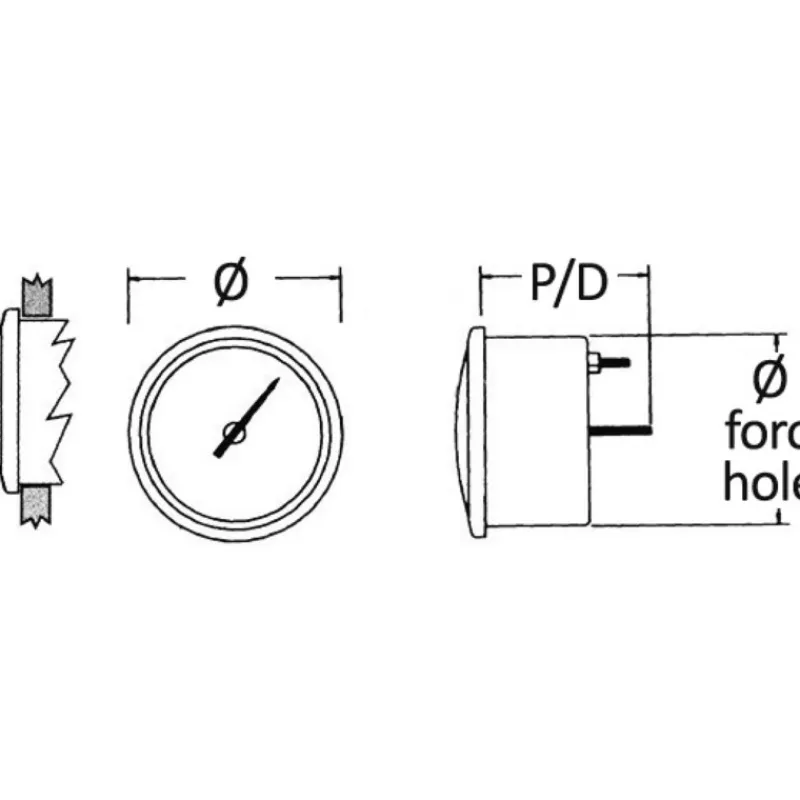

• Diamètre hors-tout  (A): 59 mm
• Diamètre d’encastrement (B) : 52 mm
• Profondeur d’encastrement (C) : 45 mm
• Livré sans capteur
• Modèles proposés :

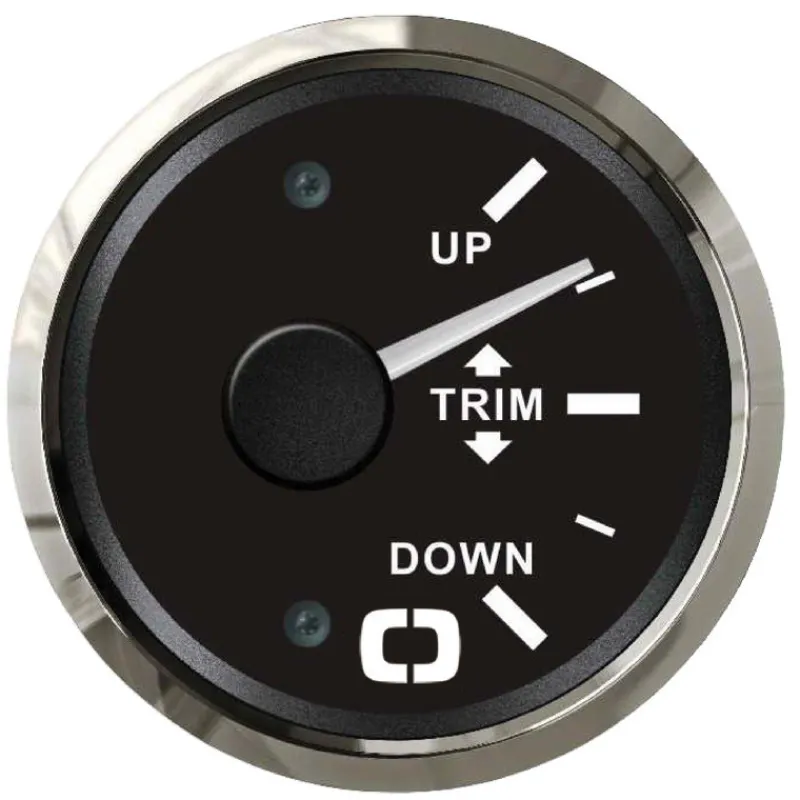

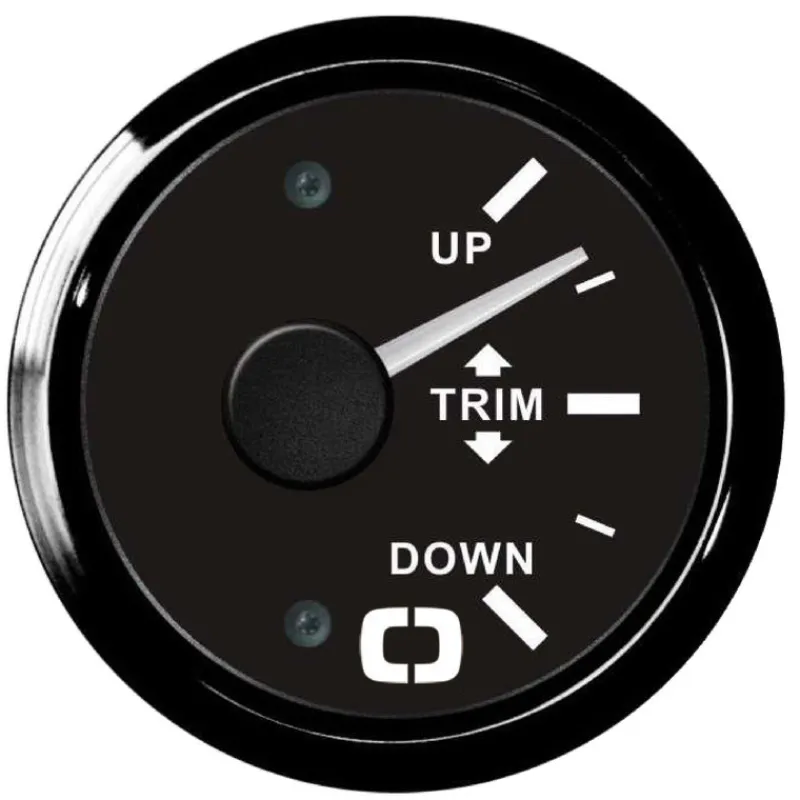

  • Cadran noir, lunette noire
  • Cadran noir, lunette polie

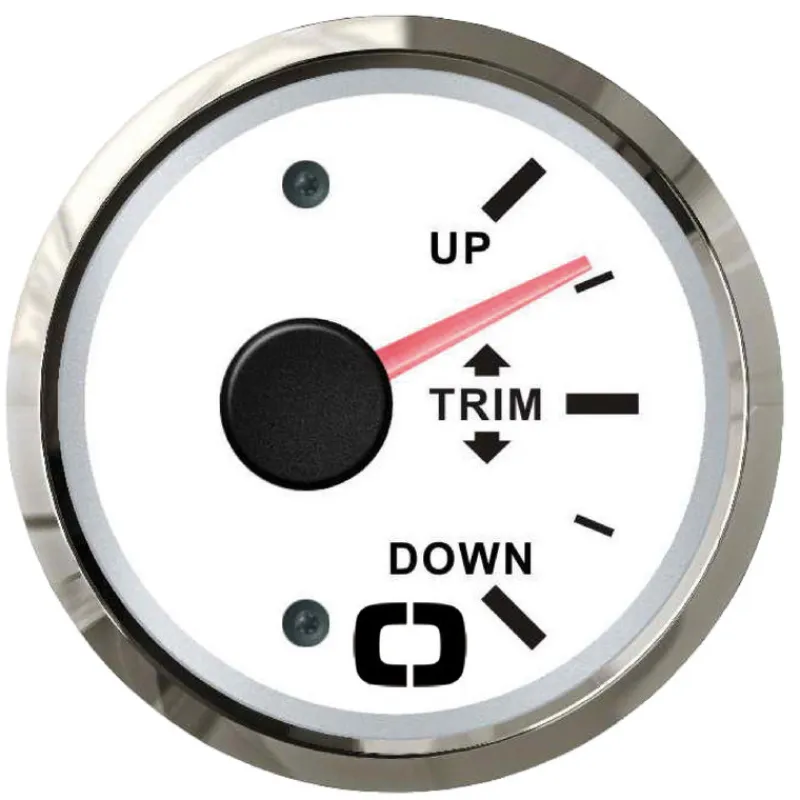

  • Cadran blanc, lunette polie
