Hot Trappe rechange DP9906 Pompe De Cale Et Moyen D’Asséchement·Accessoire Pompe De Cale

Trappe rechange DP9906 pour pompe de cale WHALE

WHALE est une marque du milieu du nautisme réputée pour ses pompes de tout types: électriques ou manuelles, pour eaux douces, eaux grises ou eaux noires. Mais aussi pour tous les accessoires accompagnant ses systèmes de mise en eaux: raccords, douchettes, trappes de visites.

Cette trappe étanche est conçue pour les  de chez WHALE MH5560 (à travers le pont), il convient aussi très bien pour une pompe  afin de l’encastrer dans un coffre et de pouvoir l’utiliser depuis l’extérieur.

Montage de la trappe étanche

Étape 1 : Notez les marquages ​​sur la bague de conversion et vérifiez que l’épaisseur du pont ou de la cloison est comprise entre un minimum de 13 mm (1/2″) et maximum de 25 mm (1″) d’épaisseur.

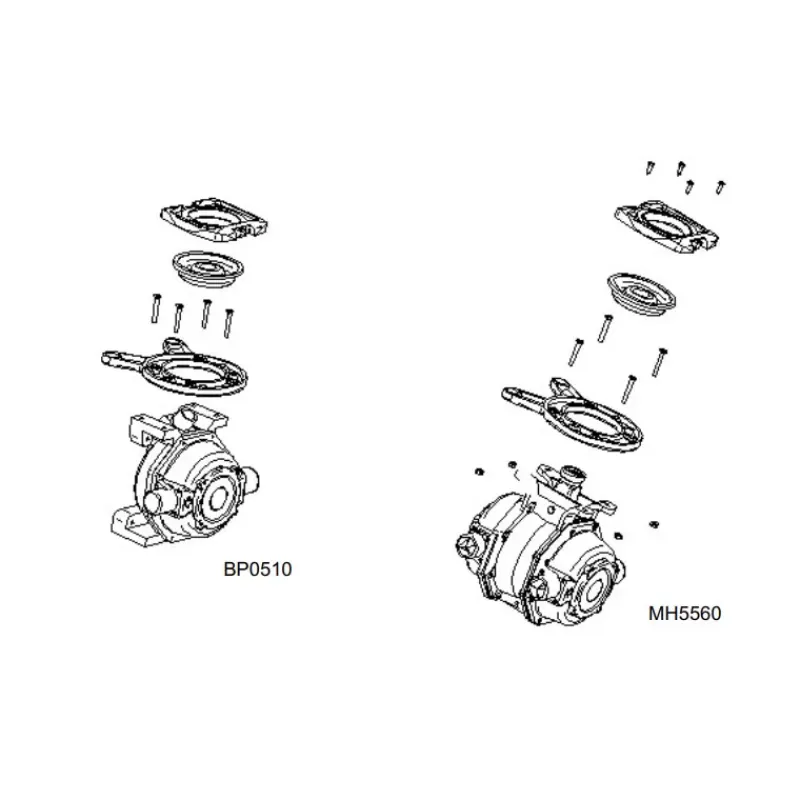

Étape 2 : Montage de la bague de conversion

1. Pour la pompe de cale :
   1. Montez d’abord la bague de conversion avec le côté lisse face à la pompe.
   2. Assurez-vous que les pattes (D) de la bague de conversion font face à l’arrière de la pompe et montez-la temporairement sur la pompe en utilisant les trous repérés A.
   3. Le culbuteur de la pompe doit être situé au centre du grand trou de la bague de conversion. Si la bague de conversion est mal installée, la poignée ne fonctionnera pas correctement.
2. Pour la pompe de cale :
   1. Montez d’abord la bague de conversion avec le côté lisse face à la pompe.
   2. Montez-le temporairement sur la pompe en utilisant les trous marqués B et C.

Étape 3 : Sélectionnez une position appropriée où la pompe peut être utilisée efficacement et confortablement, permettant ainsi un mouvement de la poignée. Le couvercle supérieur doit être facilement accessible au cas où la pompe s’étoufferait. La pompe fonctionnera dans n’importe quelle partie du bateau et la direction du flux peut être modifiée pour permettre plus d’options d’installation.

Étape 4: Une fois sélectionné, utilisez le modèle ci-joint ou retirez la bague de conversion et utilisez-la comme modèle pour le perçage. Marquez et percez le grand trou et les 4 petits trous pour le montage de la plaque de pont. Arrondissez le bord supérieur du grand trou, pour éviter d’endommager le joint lors du fonctionnement.

Étape 5: Pour terminer l’installation :

1.  À l’aide des vis et écrous fournis, fixez fermement la bague de conversion au corps de la pompe.
2. Placez le joint en caoutchouc sur le culbuteur de la pompe.
3. Avec la pompe maintenue en dessous, placez la plaque de pont et le couvercle en position et maintenez-les en position avec les vis à tête fraisée fournies.

Caractéristiques techniques de la trappe étanche pour pompe de cale

• Contient :
  • 1 Plaque de vanne d’entrée
  • 1 Soupape d’admission
  • 2 Vis de vanne longue
  • 1 Sceau du couvercle supérieur
  • 1 Diaphragme
  • 1 Valve de sortie
  • 2 Vis de vanne longue
  • 2 Circlip grand
  • 2 Circlip petit
  • 8 Vis M5x25 + écrou
