Clearance Relais T6315-24 V 3500 W | 3 pôles Guindeau·Commande & Relais

Relais T6315-24 V 2500 W QUICK pour bateau

Quick est une entreprise italienne qui conçoit et fabrique des produits de hautes qualités destinés à l’univers nautique. Leur offre est très large, puisqu’ils maitrisent parfaitement les univers de l’éclairage, du mouillage, du chauffe-eau, du propulseur, et même des stabilisateurs gyroscopiques.

La marque QUICK est très réputée dans l’univers du mouillage de votre bateau. En effet, l’enseigne maitrise l’élaboration de l’ensemble des produits de cette famille, allant des guindeaux aux commandes, et bien sûr les relais de puissance.

Bien que souvent utilisés pour contrôler un guindeau, ces contacteurs peuvent également être utilisés entre autres pour manœuvrer d’autres équipements nécessitants une grande puissance tels que :

• un winch électrique,
• une passerelle
• une grue
• etc

Comment installer mon relais T6315-24 V QUICK de façon optimale ?

• Choisir un endroit le plus abrité de l’humidité possible.
• Fixer le relais maintenu entre les 2 pattes de fixation latérales
• Ne pas positionner le relais avec les bornes de puissance vers le bas
• Avant tout branchement, vérifier d’avoir coupé l’alimentation électrique
• Prévoir un fusible de 1,6 A sur le circuit de commande
• Afin d’assurer un bon contact, nettoyer l’éventuelle oxydation sur les cosses et appliquer de la graisse

Fonctionnement de l’appareil :

Le câble de puissance négatif est directement relié à l’appareil. Lorsque vous utiliserez la télécommande, le relais se chargera d’orienter la puissance vers l’une des 2 bornes positives de sorties selon la demande (M1 ou M2)

Caractéristiques techniques du relais T6315-24V QUICK

• Puissance max : 150 A
• Tension : 12 V
• Étanchéité : IP66 (excluant les connectiques)

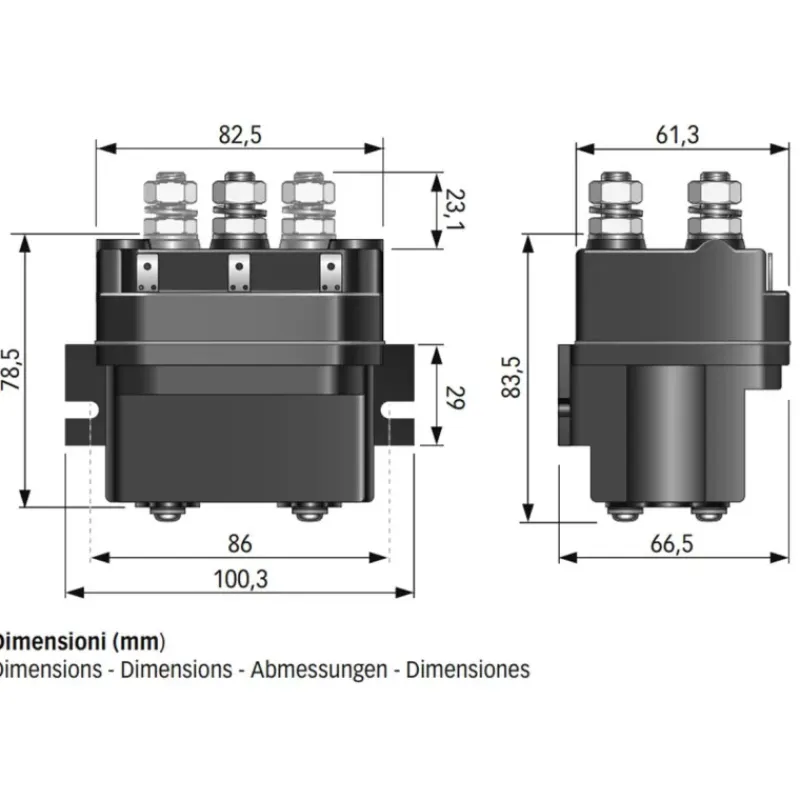

• Dimensions :  100 x 66,5 x 106 mm (longueurs totales comprenant les pattes de fixation et les bornes)
• Poids : 850 g

Ci-dessous, nous vous recommandons de télécharger le manuel d’installation, vous y trouverez les recommandations et détails supplémentaires.
